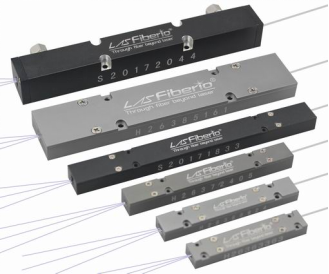

多模泵浦+信号合束器 反向(6+1)×1
  • 产品描述
  • 产品规格
  • 资料下载

产品描述

在工业级光纤激光器中,通常有三种泵浦方式:单向正向泵浦、单向反向泵浦和对泵。

反向(6+1)x1合束器,将6个泵浦能量合束进LMA DCF,放大了的信号沿着与泵浦注入相反的方向传输并最终输出(红色箭头方向,如下图中Fig.4所示)

单独反泵和对泵的反泵结构,对于残余泵浦的处理要求会有所不同,因此订购时请向销售说明。

产品应用:

  • 光纤激光器

  • 高功率光纤放大器

  • 可与EFC8Q(匹配QBH)集成输出

产品特点:

  • 客户可定制产品规格

  • 高泵浦信号功率

  • 高单臂功率

  • 稳定可靠

订购信息:

请根据应用详细描述合束器结构,如:

正向(6+1)X1135/155+20/130=>14/250DC,单臂200瓦,97%,插损<2dB,通红光,反向残留300瓦

反向(6+1)X114/250DC=>135/155+20/130,单臂200瓦,97%,插损0.2db,信号1500瓦,反向残留300瓦

请电话,或发邮件至sales@lasfiberio.com详细沟通,谢谢.

产品规格

规格参数

泵浦光纤

信号光纤

输出光纤

最低泵浦效率

最大信号损耗

单臂泵浦功率

最大信号功率

135/155  0.22

14/250DC

20/130 DC

97-98%

(与泵源亮度相关)

0.1-0.2dB

200W

500W-1.5KW

135/155  0.22

12/250DC

20/130 DC

0.1-0.2dB

200W

200/220  0.22

220/242 0.22

20/400DC

or

25/400 DC

x/250DC

X=25, 30um

0.1-0.3dB

300-800W

1.5-3KW

20/400DC or

25/400 DC

0.1-0.3dB

300-800W

220/242  0.22

20/400DC

or

25/400 DC

30/400DC

50/400 DC

Etc.

0.2dB

300-800W

备       注:

  • 上述只列出典型的规格,现有(6+1)×1合束器型号超过200种,客户可定制产品规格.

  • 泵浦效率与泵源亮度相关,亮度越高,效率越高,反之亦然。

  • 单臂泵浦功率和客户设计相关,对应不同功率等级的外封装。

  • 信号IL与放大后的信号光束质量(Beam quality)相关,光束质量越好,IL测的越小。
