多模泵浦+信号合束器 正向(6+1)×1—

Classification:多模泵浦+信号合束器 正向(6+1)×1     Reading number:28     update time:2022-11-14 10:51:53

联系我们

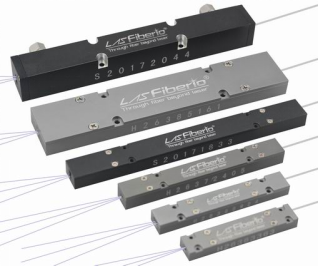

多模泵浦+信号合束器 正向(6+1)×1
  • 产品描述
  • 产品规格
  • 资料下载

产品描述

在工业级光纤激光器中,通常有三种泵浦方式:单向正向泵浦、单向反向泵浦和对泵。

单向正向泵的(6+1)x1合束器,又分为泵浦+红光指示型,和泵浦+种子信号(MOPA)放大两类。

正向(6+1)x1合束器将6个泵浦能量与1个信号合束进LMA DCF,经过谐振腔和掺杂光纤,放大的信号和泵浦注入方向相同,并最终输出(下图中Fig.3所示)

单向正泵和对泵的正泵结构,对于残余泵浦的处理要求会有所不同,因此订购时请向销售说明。

产品应用:

  • 光纤激光器

  • 高功率光纤放大器

  • 可与EFC8Q(匹配QBH)集成输出

产品特点:

  • 客户可定制产品规格

  • 高泵浦信号功率

  • 高单臂功率

  • 稳定可靠

订购信息 :

请根据应用详细描述合束器结构,如:

正向6+1,135/155+20/130=>14/250DC,单臂200瓦,97%,插损<2dB,通红光,反向残留300瓦,

反向6+1,14/250DC=>135/155+20/130,单臂200瓦,97%,插损0.2db,信号1500瓦,反向残留300瓦

请电话,或发邮件至sales@lasfiberio.com详细沟通,谢谢.

产品规格


规格参数

泵浦光纤

信号光纤

输出光纤

最低泵浦效率

最大信号损耗

单臂泵浦功率

最大信号功率

105/125 0.15

105/125 0.22

106.5/125 0.22

x/125 SC or DC

x=6, 8, 10, 15, 20 etc.

x/125 DC

93%

红光型:可定制

MOPA型:0.7dB or 定制

70W

指示型:/

种子型:50W

x/250 DC

X=12, 14, 25, 30 etc.

95%

70W~100W

指示型:/

种子型:50W

135/155  0.22

x/125 SC or DC

x/155 SC or DC

x/250 DC

X=12, 14, 25, 30 etc.

95%

100-200W

指示型:/

种子型:50W

200/220  0.22

220/242 0.22

x/125

x/250

X=10, 20, 25 etc.

20/400 DC

25/400 DC

Etc.

97%

红光指示型:2dB

MOPA型:0.7dB or 定制

300~800W

200~1KW

或 客户定制

芯径>220um 0.22

客户定制

X/Y DC

X=25, 30 etc.

Y > 400um

97%

MOPA型:0.3dB

300~800W

备     注:

  • 上述只列出典型的规格,现有(6+1)×1合束器型号超过200种,客户可定制产品规格.

  • 信号用途(指示或MOPA型),单臂功率和信号功率都基于客户定制,上表仅供参考。

  • 高功率定制品,可能涉及定制封装,如需外封图纸,请联系销售
