环斑合束器
  • 产品描述
  • 产品规格
  • 资料下载

产品描述

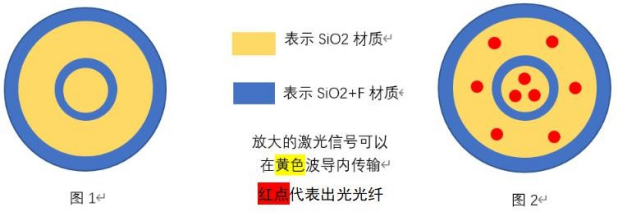

同心点环斑合束器是基于多波导的点、环光纤,以此光纤作为光纤合束器的输出,在合束器的输入端,将多个光纤激光器放大后的信号,分别注入光纤的中心波导和环形波导,即可得到点、环斑输出,同时两个波导内的激光能量单独可调,原理见图1和图2。

1. RC代表环形光斑合束器;

2. N 可选7、19,n可选1,2、3、4、7,其中N=19需要定制;

    3. A 代表注入环型区域的输入光纤,B代表注入中心区域的输入光纤,C代表输出的多波导的点环光纤, X代表尾纤长度;

    4. n-B,代表中心区域可注入n根B类型光纤。

    5. D 代表外封装类型



产品应用:

       点环斑光纤激光器

产品特点:

        点环光斑激光输出

       点激光和环激光功率可独立调节

       输入和输出内置无胶CPS,剥除效率>15d

产品规格



光学参数

规格

工作波长范围

1000-1100nm

透过率

>95%

输入光纤类型

纤芯直径可选14um,20um,25um,30um等

输出光纤类型

纤芯直径/环直径可选 50/170um,100/300um;或定制光纤

n值选择

输出光纤纤芯50um,n=1

输出光纤纤芯100um,n=1,2,3,4,7

输出光斑M2

M2≤6/25(50/170um)

M2≤14/45 (100/300um)

输出纤芯功率级别

6~20kw

输出环功率级别

≥6kw




机械参数

规格

水冷方式

上下水冷

水冷接头

KFG2H0604-01, 水冷管规格(外径6mm,内径4mm)

外封尺寸 (LxWxH)

315x213x35mm(P597-50)

包装

汇纤标准



     PN:RC-N-A/(n-B)-C-D-Xm,N=7举例

当输出的纤芯为50um时,n=1, 具体输出光纤横截面激光分布:

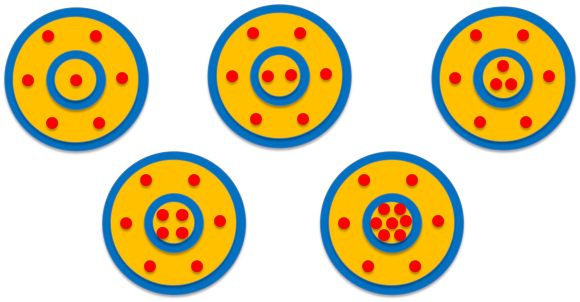

当输出的纤芯为100um时,n=1,2,3,4,7 具体输出光纤横截面激光分布:
