多模泵浦+信号合束器 正向(18+1)×1
  • 产品描述
  • 产品规格
  • 资料下载

产品描述



在工业级光纤激光器结构中,通常有三种泵浦方式:单向正向泵浦、单向反向泵浦和对泵。

单向正向泵的(18+1)x1合束器,又分为泵浦+红光指示型,和泵浦+种子信号(MOPA)放大两类。

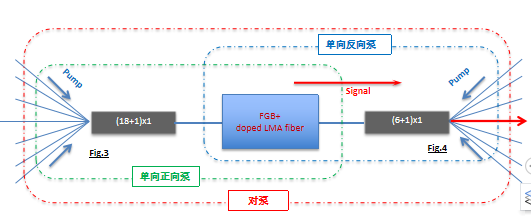

它将18个泵浦能量与1个信号合束进LMA DCF,经过谐振腔和掺杂光纤,放大的信号和泵浦注入方向相同,并最终输出(下图中Fig.3所示)

单独正泵和对泵的正泵结构,对于残余泵浦的处理要求会有所不同,因此订购时请向销售说明。

产品应用:

  • 光纤激光器

  • 高功率光纤放大器

产品特点:

  • 客户可定制产品规格

  • 高泵浦信号功率

  • 高单臂功率

  • 稳定可靠

订购信息:

请根据应用详细描述合束器结构,如:

正向(18+1)X1,105/125+20/130DC=>20/400 DC, 100W/leg,97%, 2db IL, 红光信号

并发邮件至sales@lasfiberio.com详细沟通,谢谢.

产品规格

规格参数

结构

泵浦光纤

信号光纤

输出光纤

泵浦效率

信号损耗

单臂功率

(18+1)×1

105/125 0.22

x/125DC

25/250DC

96%-98%

0.7-2dB

70-200W

(18+1)×1

105/125 0.22

x/125DC

30/250DC

(18+1)×1

106.5/125 0.22

x/125DC

x/250DC

(18+1)×1

105/125 0.22

x/125DC

x/300DC

(18+1)×1

106.5/125 0.22

x/125DC

x/300DC

(18+1)×1

106.5/125 0.22

x/125DC

x/400DC

(18+1)×1

135/155 0.22

x/125DC

20/400DC

(18+1)×1135/155 0.2220/130DC20/400DC

备       注:

  • x代表不同的纤芯直径,如6,8,10,12,15,20,25,30等,其他光纤组合的结构可定制 。

  • 泵浦效率依赖泵浦源亮度分布,亮度越高,效率越高,反之亦然。

  • 信号损耗和单臂功率根据客户实际要求定制,要求越低,产品性价比越高。
