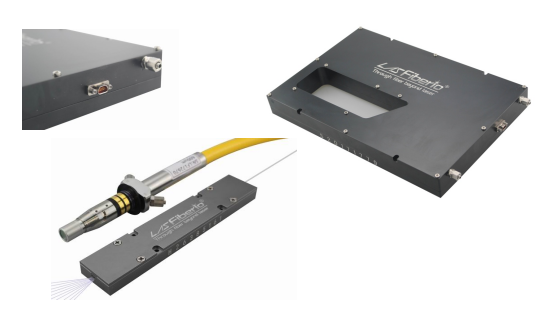

N×1激光合束器
  • 产品描述
  • 产品规格
  • 资料下载

产品描述

       在某些需要高能激光的场合下,单模块光纤激光器无法满足要求,那就需要将多个光纤激光模块(如1080nm波长,20/400DCF输出,1~2kw单纤输出)耦合到一根传能光纤(如50um或100um芯径,0.22NA),以获得更高的激光能量输出,同时要保证一定的光束质量。

产品应用:

  • 高能激光合束

产品特点:

  • 输入、输出端集成模式剥离器(CPS)

  • 高耦合效率

  • 输出裸纤或者EFC8-Q(QBH兼容)套装可选

订货信息:

请根据应用详细描述所需结构,如:

3x1 LC+QBH套装, 20微米芯径输出光纤, 50微米芯径输出光纤,1500瓦/leg, 98% 效率当输入 M2<1.2时, 输出M2 <7.  QBH总长17    米,15米铠装+2米裸纤。

请电话,或发邮件至sales@lasfiberio.com详细沟通,谢谢.

产品规格

规格参数

模块数量

光纤激光光纤

输出光纤

单臂/单模块功率

合束效率

输出光斑M2

备注说明

3 or 4

20/400DCF

50/360 0.22NA

1-3kW

96-98%

<7

光源模块的光束质量

决定了合束效率和

合束后光斑的质量

3 or 4

x/250

X=12, 14

50/360 0.22NA

1-2kW

<7

7

20/400 DCF

100/360 0.22NA

1-1.5KW

<13

7

20/125 DC

20/130 DC

100/360 0.22NA

1-1.5KW

<13

19

20/400

200/360 0.22NA

1KW

NA

备      注:

  • 以上仅罗列了一些常用的LC(Laser Combiner)结构,如有特殊要求,可接受定制;

  • 19x1结构可定制,承受功率可沟通;

  • 所有合束器均带中科汇纤公司的标志(LasFiberio),如有特殊要求,请联系销售
